Диск-шайба виготовляється з шматка смуги або листового металу. Вирізається квадрат зі стороною від 50 мм до 100 мм. Зрізаються кути. Я використовував кутову шліфмашину з відрізним диском. По центру сведлять отвір на свердлильному верстаті діаметром 8-10 мм. Навколо нього на певній відстані свердлять отвори діаметром 4 мм та зенкують їх. Вони будуть використані для кріплення заготовки. На токарно-гвинторізному верстаті обробляють шматок прутка діаметром 16-20 мм та довжиною приблизно 100 мм. На одному з торців виточують циліндричний виступ, який має щільно входити в центральний отвір шайби. Деталі скріплюють за допомогою електрозварювання. Шов після зварювання обробляють лівим прохідним різцем.

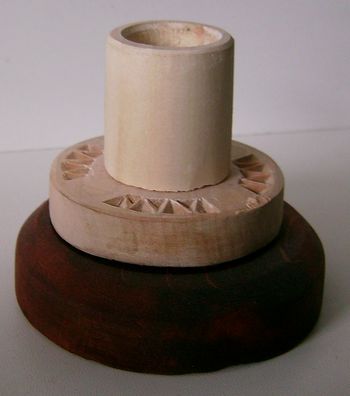

Нижче подані фотографії виробів, які містять у собі деталі, виточені за допомогою такої планшайби.
Макет літаючої тарілки
Свічник "Піраміда"
Свічник "Тюльпан"
Свічник "Двійнята"
